Zeus MRL
Ηλεκτρικός ανελκυστήρας χωρίς μηχανοστάσιο
Ο ανελκυστήρας με μηχανοστάσιο (Machine Room Elevator – MR) αποτελεί μία από τις πιο διαδεδομένες και αποδεδειγμένα αξιόπιστες λύσεις στον χώρο των κατακόρυφων μεταφορών.
Η κατασκευή του βασίζεται στη χρήση ξεχωριστού μηχανοστασίου, όπου τοποθετούνται ο κινητήριος μηχανισμός, το σύστημα ελέγχου και ο λοιπός εξοπλισμός.
Αυτή η διάταξη προσφέρει μεγάλη ευκολία στη συντήρηση, υψηλή αντοχή σε έντονη και συνεχή χρήση, ενώ παράλληλα δίνει τη δυνατότητα για μεγάλες ταχύτητες και μεγάλες διαδρομές σε πολυώροφα κτίρια.
Οι ανελκυστήρες MR είναι κατάλληλοι τόσο για οικιακά κτίρια όσο και για επαγγελματικούς και βιομηχανικούς χώρους, ενώ χάρη στην προσαρμοστικότητα του σχεδιασμού τους μπορούν να εξυπηρετήσουν διαφορετικές ανάγκες χωρητικότητας και αρχιτεκτονικής αισθητικής.
Χαρακτηριστικά
- Χωρητικότητα: 320 – 2500 kg
- Άτομα: 4 – 21
- Ταχύτητα: 1.0 – 1.6 m/s
- Μέγιστη διαδρομή: 50 m
- Στάσεις: Τυπικά 16 (προαιρετικά έως 21)
- Είσοδοι: Μία (προαιρετικά δύο απέναντι)
- Σύστημα κίνησης: Σύγχρονη μηχανή χωρίς μειωτήρα VVVF
- Πίνακας ελέγχου: VVVF με αυτόματο σύστημα επαναφοράς σε όροφο
- Πόρτες: Αυτόματες τηλεσκοπικές δεξιά ή αριστερά, 2 φύλλα 700 – 1300 mm
- Ύψος πόρτας: Τυπικό 2000 mm (προαιρετικά 2100 – 2200 mm)
- Διαστάσεις θαλάμου: Προσαρμόζονται ανάλογα με το έργο
- Εσωτερικό ύψος θαλάμου: 2150 / 2250 mm
Πόρτες
Αξιόπιστες και αθόρυβες, υψηλής ποιότητας πόρτες, κατάλληλες για έντονη κυκλοφορία, με δυνατότητα διαφορετικών επιστρώσεων
Αυτόματο σύστημα διάσωσης
Τυπικά προσφέρεται πλήρως αυτοματοποιημένο σύστημα διάσωσης που, με τη βοήθεια UPS στον πίνακα ελέγχου, μεταφέρει τον θάλαμο σε όροφο σε περίπτωση έκτακτης ανάγκης ή διακοπής ρεύματος.
Ευέλικτες διαστάσεις
Οι ευέλικτες διαστάσεις φρεατίου, θαλάμου και θυρών επιτρέπουν την εφαρμογή του σε κάθε έργο.
Προαιρετικά, ο πίνακας ελέγχου μπορεί να τοποθετηθεί εντός του πλαισίου.

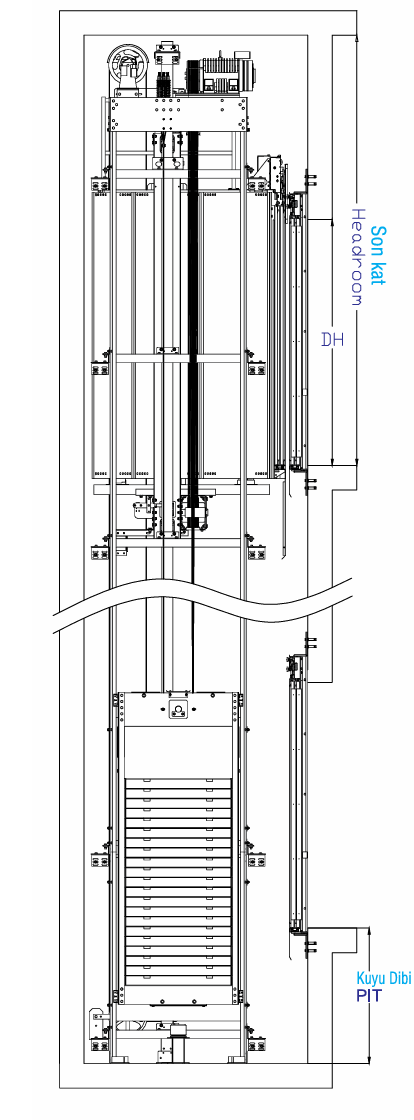

| Ταχύτητα Speed | Άτομα Persons | Χωρητικότητα Capacity (Q) | Θάλαμος / Cabin | Πόρτα / Door | Είσοδοι Entrances | Οδηγοί θαλ./αντιβ. Cabin/Cntrwt. Rails | Φρεάτιο / Shaft | Λάκκος Pit | Ύψος τελευταίου Headroom | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Πλάτος CW | Βάθος CD | Ύψος CH | Πλάτος DW | Ύψος DH | Πλάτος SW | Βάθος SD | |||||||
| 1 m/s | 4 | 320 kg | 900 | 1000 | 2150 | 700 | 2000 | 1 | T70-T50 | 1500 | 1380 | 1100 mm | 3500 mm |
| 6 | 450 kg | 1000 | 1200 | 2150 | 800 | 2000 | 1 | T70-T50 | 1600 | 1580 | |||
| 8 | 630 kg | 1100 | 1400 | 2150 | 800 | 2000 | 1 | T90-T50 | 1700 | 1780 | |||
| 10 | 800 kg | 1350 | 1400 | 2150 | 900 | 2000 | 1 | T90-T70 | 2000 | 1780 | |||
| 13 | 1000 kg | 1400 | 1600 | 2150 | 900 | 2000 | 1 | T90-T70 | 2050 | 1980 | |||
| 16 | 1250 kg | 1100 | 2100 | 2250 | 1100 | 2000 | 1 | T90-T70 | 1740 | 2480 | |||
| 21 | 1600 kg | 1400 | 2400 | 2250 | 1300 | 2100 | 1 | T125-T90 | 2000 | 2680 | |||
| 1.6 m/s | 4 | 320 kg | 900 | 1000 | 2150 | 700 | 2000 | 1 | T70-T50 | 1500 | 1380 | 1300 mm | 3700 mm |
| 6 | 450 kg | 1000 | 1200 | 2150 | 800 | 2000 | 1 | T70-T50 | 1600 | 1580 | |||
| 8 | 630 kg | 1100 | 1400 | 2150 | 800 | 2000 | 1 | T90-T50 | 1700 | 1780 | |||
| 10 | 800 kg | 1350 | 1400 | 2150 | 900 | 2000 | 1 | T90-T70 | 2000 | 1780 | |||
| 13 | 1000 kg | 1400 | 1600 | 2150 | 900 | 2000 | 1 | T90-T70 | 2050 | 1980 | |||
| 16 | 1250 kg | 1100 | 2100 | 2250 | 1100 | 2000 | 1 | T90-T70 | 1740 | 2480 | |||
| 21 | 1600 kg | 1400 | 2400 | 2250 | 1300 | 2100 | 1 | T125-T90 | 2000 | 2680 | |||
